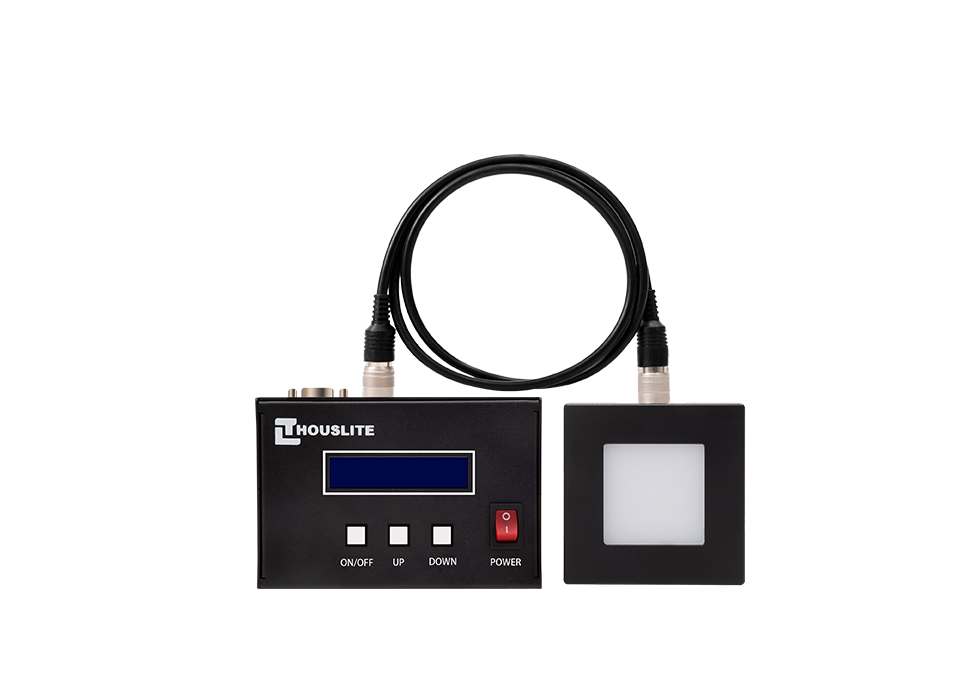

LEDPanel 多通道LED校准光源

LEDPanel是款创新的可用于相机模组或传感器产线校准的光源模拟器,采用优选的一组不同种类LED灯珠和自主研发的软件LEDNavigator可实现2700-6500K任意色温输出 ,色温精度在±50K以内,且整体光谱功率分布曲线全波段平滑。 LEDPanel硬件支持存储80组光源,可通过LEDNavigator和光谱照度计实现对光源的测量、重置和校准。优秀的光学设计保证出光面(51x51mm) >96%的均匀性。可提供不同语言版本的SDK使客户可进一步集成至自有控制软件。

2022052507182750

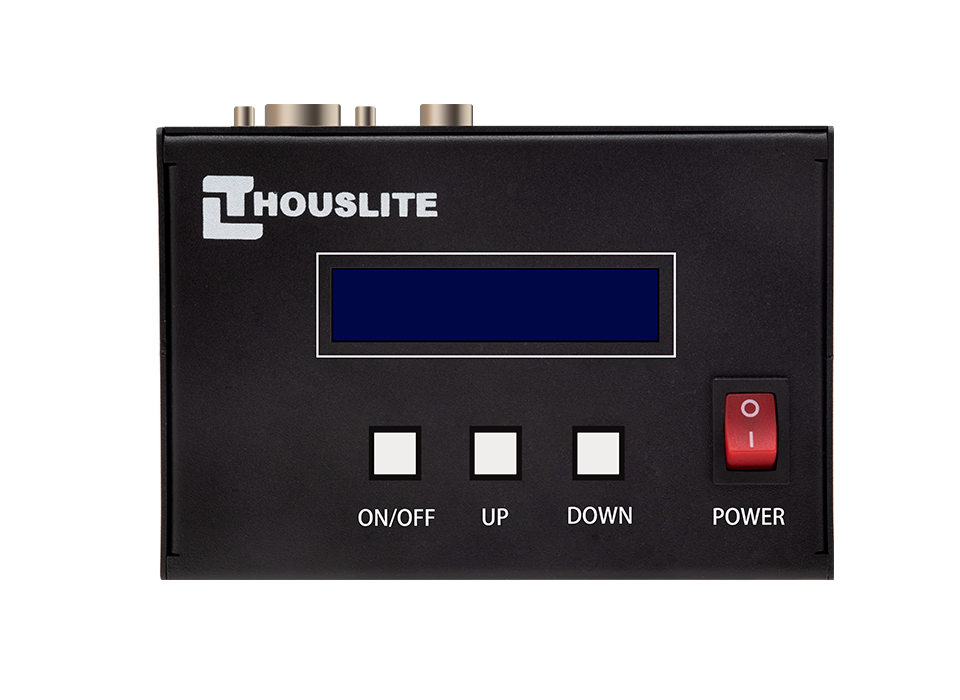

2022052507182880
  • 产品特性
  • 技术参数
  • 应用案例
  • 资料下载
  • 2023082100495682
    高品质黑体辐射轨迹模拟器

    精确复现色温在2700K至6500K范围内的任一色温光源, 精度在±50K以内,且光谱功率分布全波段平滑输出

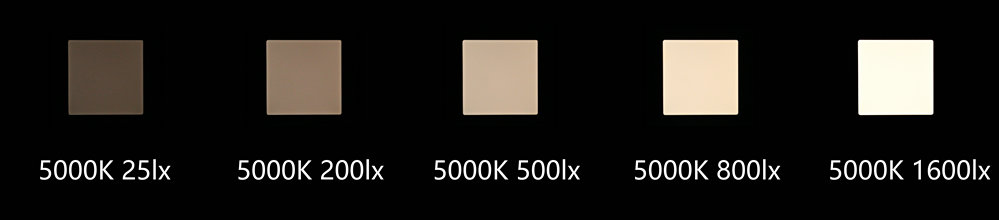

  • 2022052508203616
    光亮度可调、无预热时间

    保证相同光品质的前提下光亮度可调

  • 2022052508211258

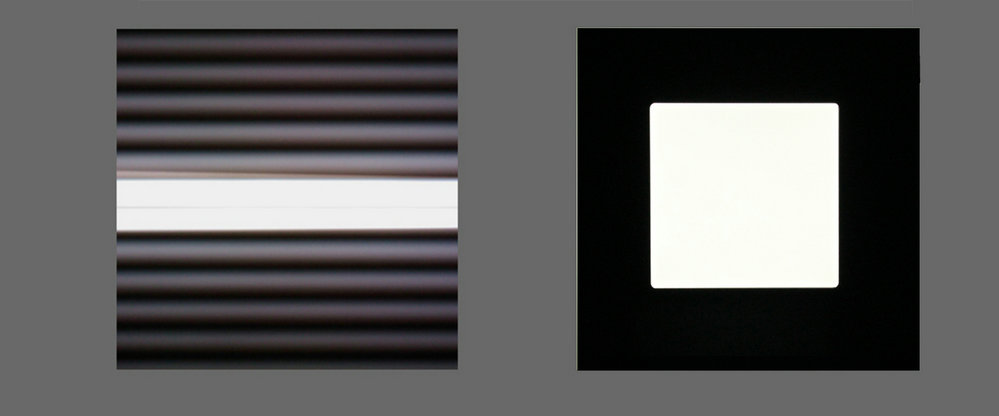

    复现任一光谱功率分布

    出光面>96%的均匀性,且无频闪

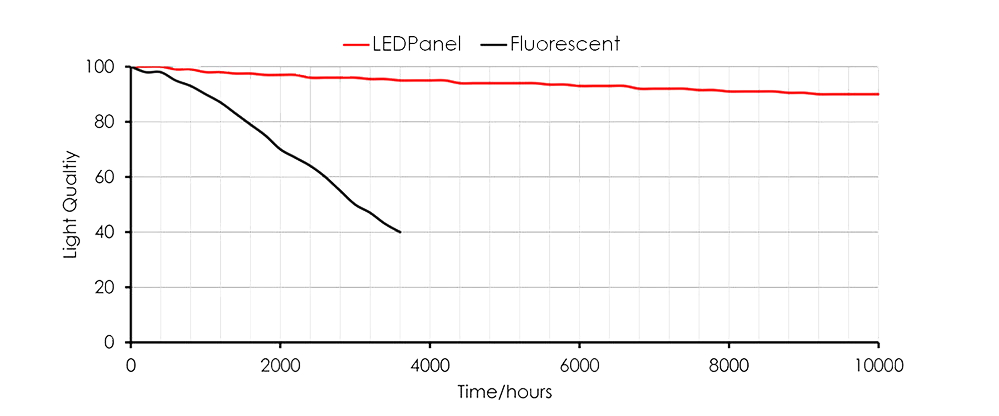

  • 2022052508291389
    极佳的光源稳定性

    精心设计的散热系统和电路驱动保证光源极佳的稳定性

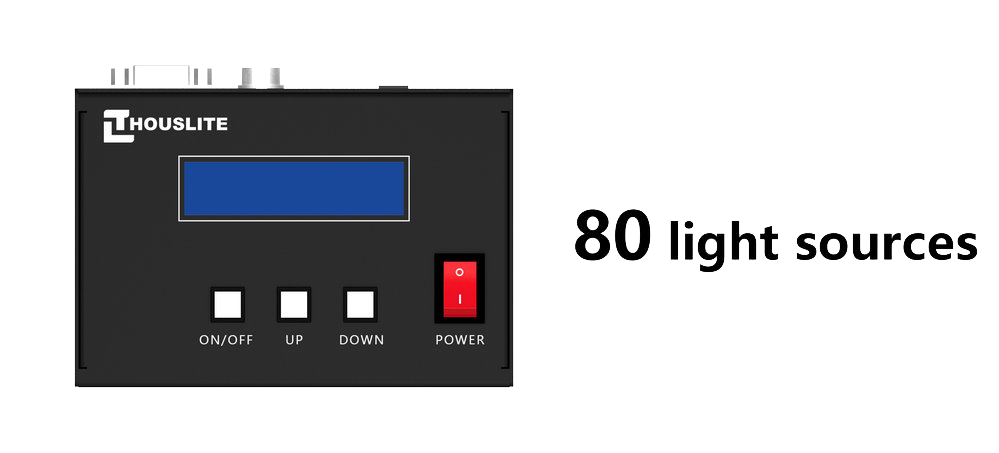

  • 2022052508331121
    硬件可预存80组光源

    LEDPanel控制盒可预存80组光源,且可通过软件进行重设或校准

  • 2022052508344821

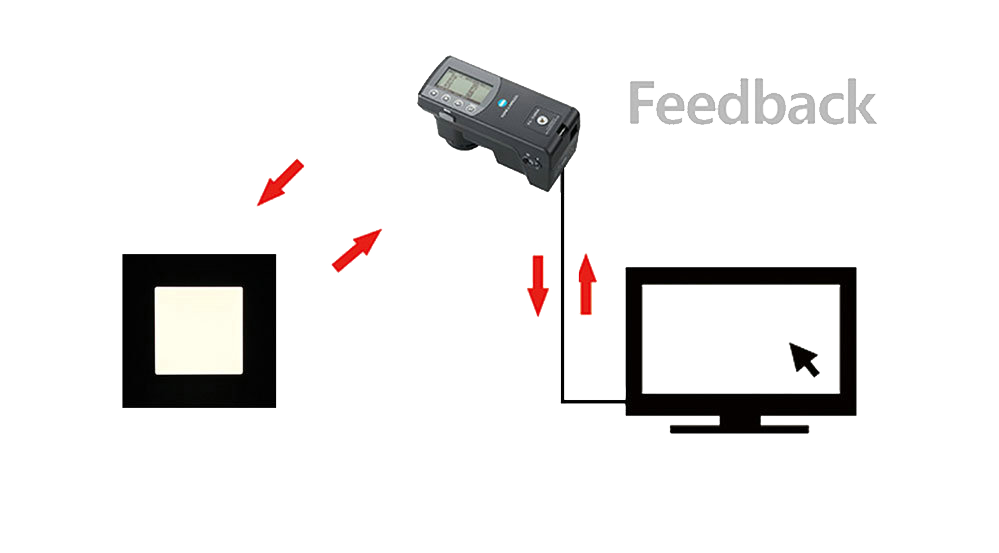

    快速精准的校准算法

    通过外接光谱照度计用户可自行实现光源测量和校准,补偿LED老化和多变的使用环境所造成的光品质波动,保证光源的稳定输出

  • 2022052705515369
    使用寿命长

    至少比传统荧光灯多达10倍的使用寿命

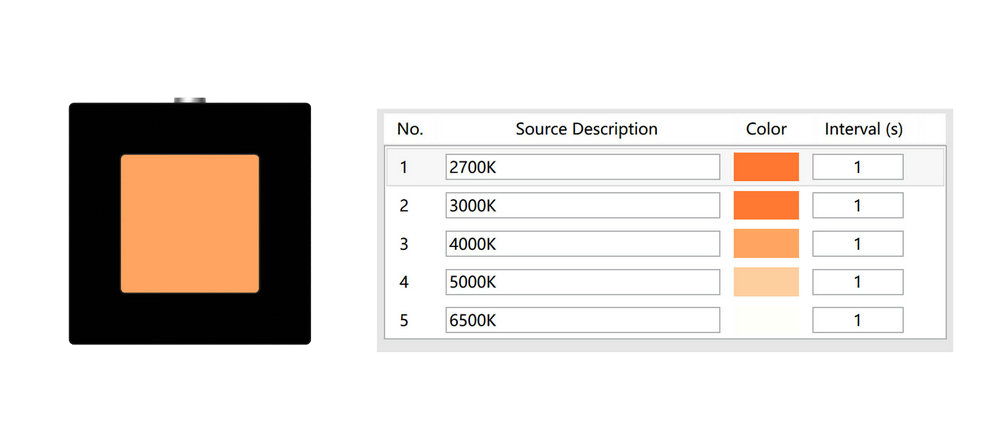

  • 2022052508362113
    动态照明

    可任意设置动态照明中的光源顺序和点亮时间

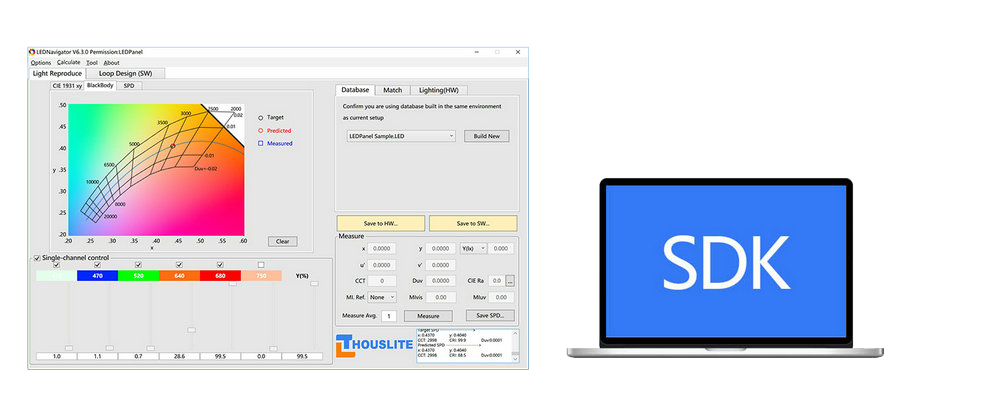

  • 2022052508375254
    软件开发包

    提供软件开发包SDK使客户可进一步集成LEDPanel至其自由软件

  • 2022052508434950
    LED通道波长选择服务

    产品最多可内含6个LED通道,可提供从紫外、可见光及近红外LED通道波长选择服务

  • 2022052508462187
    36小时快速响应

    国内外用户工作日遇到并通知我们任何技术问题,我们会在36小时内快速响应并回复

LEDPanel-5050LEDPanel-290224
LED光谱通道*1默认 4 通道,最多 6 通道(可定制)6 通道
光谱涵盖范围400-730nm420-700nm
LED通道驱动方法幅度调制驱动
分辨率*2每通道10位,1024级
预热时间<1 s
存储容量硬件可存储80个名字可编辑光源,可通过控制盒切换
预设光源2800K、4150K、5000K、6500K
出光面尺寸50mm×50mm290mm×224mm
出光面均匀性*396±2% (Min/Max)95±3% (Min/Max)
色温可调范围2800~6500K
色温精度*4<±50K
出射度范围10lx - 2000lx
短期重复性*5Ra>90
CCT 6500K<±20K, CCT 5000K<±10K; 光亮度 <±0.5%
长期重复性*6Ra>90
CCT 6500K<±25K, CCT 5000K<±15K; 光亮度 <±1.5%
软件仪器兼容性THOUSLITE FS 光谱照度计
THOUSLITE FS-VIS-IR 光谱照度计
Jeti Specbos 1211/1211UV 分光辐射度计
Konica Minolta CL500A
Konica Minolta CS2000
电学参数100-240VAC,50/60Hz,最大8W100-240VAC,50/60Hz,最大15W
工作温度0-30°C
控制方式控制盒控制、USB数据线
尺寸(长/宽/高)及净量90×90×46mm, 0.5kg326×362×32mm, 4kg
包装清单LEDPanel光源×1、控制盒×1、电源适配器×1、光源供电线×1、USB数据线、U盘(说明书、驱动程序)、检测报告(纸质)
配套软件提供调光与控制软件LEDNavigator,以及光源控制串口通讯协议*7

*1:即LED种类数目
*2:每通道电子驱动有1024级,但部份级数使用于低亮校正,因此实际仅1000级可使用
*3:在光源输出为1000lux时之均匀性
*4:在光源输出为1000lux时LED模拟光源色温之色差
*5:在光源设定在没有预热时间、室温25°环境下,短期稳定性是测量24小时内,各测量值与平均值之比较
*6:在光源设定在30分钟预热时间、室温25°环境下,长期稳定性是测量90天内,各测量值与平均值之比较
*7:串口通讯协议包含功能:点亮/关闭存取在硬件或本地光源。

"Note: 1.出厂校验仪器以“CL500A”测试数据

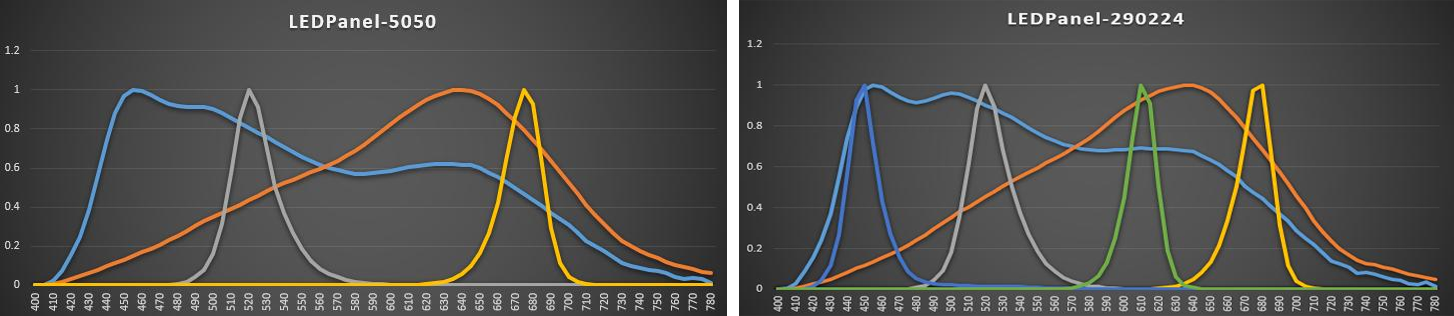

2.LEDPanel-5050与LEDPanel-290224之LED光谱如下所示
